[產品型號]：SBJDWX [產品名稱]：家用電子電器維修實訓臺 [價格]：元 [在線客服]：

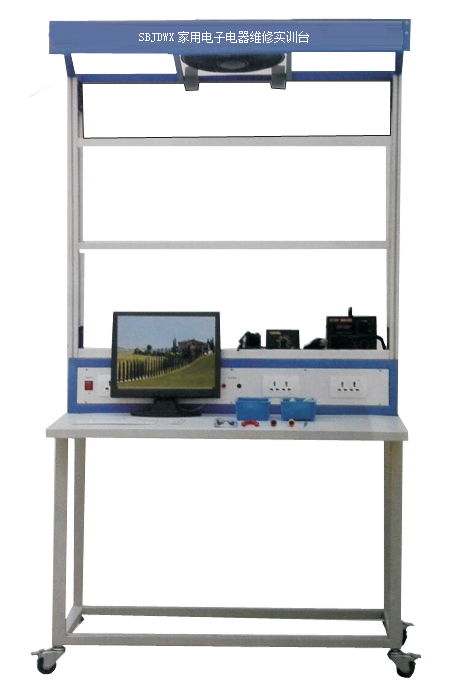

SBJDWX家用電子電器維修實訓臺

一．概述

本設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。

二．產品特點

1. 創新性：學生可根據提供的線路板原理圖自主繪制仿真電路，設計PCB板。

2. 提高學生的焊接技術：學生根據提供的電子元件和原理圖，焊接，組裝，并調試

3. 經濟性：本實驗臺裝有電風扇，照明日光燈，看板（用來夾以仿真電路生產過程，如工藝流程的編制，線路板的焊接，線路板的調試，整體產品的維修組裝）

4. 配套資料完全：提供實訓電板的元件清單，樣板，指導書，完成學生對常用家用電器產品的維修，調試，組裝焊接等技能的培訓。

5.實訓臺鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。交流電源：220V 50Hz（帶有過流保護）、直流電源:12V.5V.24V穩壓輸出、實鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。

序號	設備名稱	規格與要求	單位	數量
1	實訓臺	工藝上采用優質鋁材，家具級封邊技術。實訓臺配有0~220V的插座一只，給外部儀器提供電源。電源直接嵌在實訓臺上，不可移動尺寸：120cm×70cm×200cm	臺	1
2	直流電源	分別為：+5V，+24V、12V 。	個	1
3	交流電源	單相三線AC220V±10% 50Hz		1
4	液晶電視	1) 最大可視圖像對角線尺寸：≥80cm； 2) 分辨率：高于或等于1366×768； 3) 聲音特性：≥5WX2； 4) 整機消耗功率：≤180W； 5) 天線輸入阻抗：75歐姆（不平衡）； 6) 遙控器電源：直流3V； 7) 待機消耗功率：≤3W； 8) 至少256個頻道記憶，多制式接收； 9) 一路電視天線輸入端子 10) 1路AV輸入端子，（AV2與高清輸入YPbPr1的Y輸入復用）；； 11) 一路電腦（PC）輸入端子； 12) 一路高清輸入端子（YPbPr1、YPbPr2），可兼容YCbCr輸入； 13) 二路立體聲耳機輸出端子。 14) 工作電源：AV100～240 V 50 Hz；	臺	1
5	彩色電視信號發生器	彩色電視信號發生器：采用大規�？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐�。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）信號制式：PAL-D/K.		1
6	凳子	圓形五腳新款鋼管式腳座升降凳規格：凳面直徑28厘米（帶托盤）升降范圍：40-45厘米高整體豪華大方、堅固耐用。	套	1
7	元件盒		個	1
8	剝線鉗	配套實訓工具	個	1
9	尖嘴鉗	配套實訓工具	個	1
10	斜口鉗	配套實訓工具	個	1
11	小十字螺絲刀	配套實訓工具	把	1
12	大十字螺絲刀	配套實訓工具	把	1
13	小一字螺絲刀	配套實訓工具	把	1
14	大一字螺絲刀	配套實訓工具	把	1
15	小鑷子	配套實訓工具	個	1
16	剪刀	配套實訓工具	把	1
17	電烙鐵	20W配套實訓工具	副	1
18	烙鐵架	配套實訓工具	個	1
20	焊錫絲	配套實訓工具	條	1
21	吸錫器	配套實訓工具	個	1
22	電源布線	1）主電源： 52.5 mm2電纜線（內置導線線徑≥2.5 mm2）穿φ25mmPVC管埋地或采用PVC線槽明敷。2）實驗電源： 51.5 mm2電纜線（內置導線線徑≥1.5 mm2）穿φ25mmPVC管埋地，連接所有實驗臺學生電源端。	套	1
23	指針萬用表	高靈敏度、低內阻的表頭	臺
