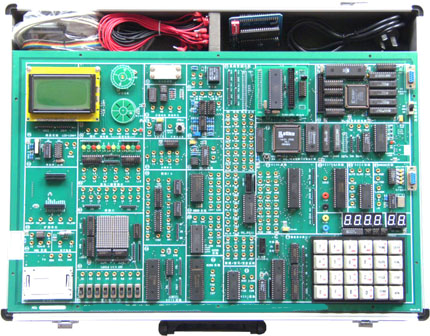

SB-598KC開放型單片機•微機實驗開發系統

產品介紹：

一、系統簡介

本系統是《MCS-51/ 96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《SB-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學�？梢詮男枰�出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、系統組成：
·硬件：

（1）開發系統組成：51/96單片機仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱。

三、系統主要特點

（1）系統自動識別CPU：598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

（2）仿真器內置：實驗儀內置的SB-208型51/96通用單片機仿真器，64K數據空間、64K        程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

四、實驗項目

（一）51單片機實驗

軟件實驗
（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒灒?/span>

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗
（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255 A、B、C口輸出方波實驗；

（6）8255 PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；（打印機選配☆）

（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）

（14）I2C儲存卡讀寫實驗；

（15）繼電器控制實驗；

（16）步進電機控制；

（17）8253方波實驗；

（18）小直流電機調速實驗；

（19）16*16 LED點陣顯示實驗；

（20）128*64 LCD液晶顯示實驗；

（21）8250可編程異步通訊接口實驗（自發自收）；

（22）8251可編程通訊接口實驗（與PC機）；

（23）單片機RS232/485串行發送實驗（雙機通訊）；

（24）單片機RS232/485串行接收實驗（雙機通訊）；

（25）DS18B20單總線溫度測量實驗

（26）壓力實驗；

（27）PWM實驗

（28）射極跟隨器

（二）96單片機實驗

軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序?qū)嶒?/span>
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1)P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入，P1口輸出
(4)工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8)簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機 ☆
(13)繼電器控制
(14)8253方波
(15)步進電機控制

（三）8086微機實驗

軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
 (4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求最大數和最小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗 ：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；

（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度測量實驗
（23）壓力測量實驗

擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：（報價：150元）

·看門狗實驗

·紅外線遙控收發實驗

·165并轉串

·164串轉并

·查詢式鍵盤

（2）POD2擴展卡主持以下實驗：（報價：100元）

       ·LM331 V/F、F/V實驗

·138譯碼

（3）POD3擴展卡主持以下實驗：（報價：150元）

       ·串行EEPROM 93C46讀寫實驗

       ·I2C AT24C02讀寫實驗

       ·TLC549串行A/D轉換實驗

       ·TLC5615  10位D/A串行轉換實驗

       ·PCF8563  I²C日歷時鐘實驗

（4）POD4擴展卡主持以下實驗：（報價：100元）

       ·ISD1420 語音錄放

（5）POD5擴展卡：（報價：50元）

       ·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（6）POD1032擴展卡：（報價：100元）

       ·主持Lattice公司：ISP1032E芯片實驗開發。

（7）POD1C3擴展卡：（報價：200元）

·主持Atera公司：EP1C3T144芯片實驗開發。

（8）POD1C6擴展卡：（報價：250元）

·主持Atera公司：EP1C6T144芯片實驗開發。

（9）CAN卡：CAN總線通訊接口實驗（報價：150元）

（10）以太網卡：以太網TCP/IP協議接口實驗（報價：150元）

（11）USB2.0卡：USB2.0通訊接口實驗。（報價：150元）

說明：實驗項目打“☆”號為選配實驗。
