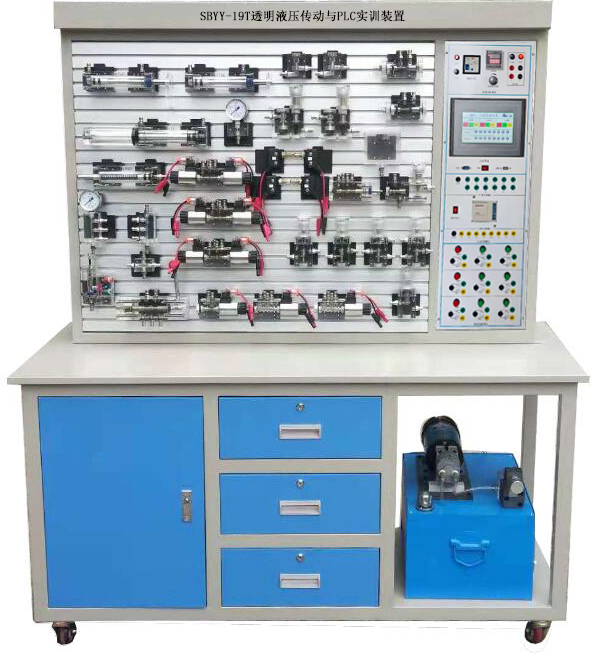

SBYY-19T透明液壓傳動與PLC實訓裝置
一、概述
透明液壓傳動與PLC實訓裝置,液壓PLC控制實驗臺，是根據《液壓與氣壓傳動》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
二、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：西門子S7-300或1500主機 （繼電器輸出方式）

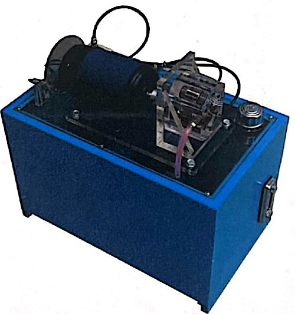

4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min
外型尺寸： 500mm×350mm×250mm
演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝1.5Mpa)
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）
7、電磁換向閥： 濕式DC24V.吸力37N
8、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突
出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的
設計、測試和模擬的控制。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、二位三通起�；芈�。
22、差動連接快速回路。
23、單向節流閥的平衡回路。
24、二位三通和單作用缸的換向回路
四、液壓仿真教學實訓項目
1、液壓傳動簡介及工作原理
2、.液壓系統的組成及功能仿真
3、液壓回路的運行與仿真
4、液壓回路的設計與仿真
五、液壓動態仿真軟件回路演示項目
1、多級高壓回路
2、減壓回路
3、先導式溢流閥缷荷回路
4、順序平衡回路
5、回油節流調速回路
6、旁路節流調速回路
7、液壓缸差動連接回路
8、三位四通電磁換向閥換向回路
9、液控單向閥鎖緊回路
10、順序閥控制順序動作回路
11、壓力繼電器控制順序動作回路
12、行程開關控制順序同步回路
13、調速閥控制同步回路
14、液壓馬達回油節流調速回路
15、二位四通電磁閥換向回路
16、手動閥換向回路
17、速度換接回路
18、二位二通缷荷回路
六、液壓PLC實驗臺配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數量 |
|
1 |
實訓裝置 |
實訓桌 |
1 |
|
實訓臺 |
1 |
||
|
2 |
泵站 |
泵站 拖動直流電機 |
1 |
|
測速傳感器 |
1 |
||
|
壓力表 |
1 |
||
|
齒輪油泵 |
1 |
||
|
油箱 |
1 |
||
|
溢流閥 |
1 |
||
|
濾油器及溫度液位計 |
1 |
||
|
3 |
組合透明元件 組合透明元件 |
雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) |
2 |
|
彈簧回位油缸(含封閉自鎖快速接頭) |
1 |
||
|
增壓油缸(含封閉自鎖快速接頭) |
1 |
||
|
輔助油箱(含封閉自鎖快速接頭) |
1 |
||
|
單向閥(含封閉自鎖快速接頭) |
2 |
||
|
液控單向閥(含封閉自鎖快速接頭) |
2 |
||
|
溢流閥（直動式）(含封閉自鎖快速接頭) |
2 |
||
|
節流閥（直動式）(含封閉自鎖快速接頭) |
1 |
||
|
單向節流閥（含封閉自鎖快速接頭) |
1 |
||
|
調速閥(含封閉自鎖快速接頭) |
2 |
||
|
順序閥(含封閉自鎖快速接頭) |
1 |
||
|
減壓閥(含封閉自鎖快速接頭) |
1 |
||
|
二位二通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通電磁換向閥(含封閉自鎖快速接頭) |
2 |
||
|
三位四通電磁換向閥(含封閉自鎖快速接頭) |
2 |
||
|
進油四通帶壓力表(含封閉自鎖快速接頭) |
1 |
||
|
回油五通(含封閉自鎖快速接頭) |
1 |
||
|
二位三通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通行程換向閥(含封閉自鎖快速接頭) |
1 |
||
|
三位五通手動換向閥(含封閉自鎖快速接頭) |
1 |
||
|
壓力繼電器(含封閉自鎖快速接頭) |
1 |
||
|
壓力表(含封閉自鎖快速接頭) |
1 |
||
|
行程開關（常開、常閉） |
1 |
||
|
四通(含封閉自鎖快速接頭) |
1 |
||
|
三通(含封閉自鎖快速接頭) |
1 |
||
|
4 |
附 件 |
吸油棉 |
4塊 |
|
油盤 |
1個 |
||
|
電源線 |
1條 |
||
|
專用液壓油 |
1壺 |
||
|
電器配件 |
實訓導線 |
24根 |
|
|
編程電纜（1500型配套） |
1條 |
||
|
6 |
工具盒 |
螺絲刀6×100（十字） |
1把 |
|
活動板手 |
1把 |
||
|
尖嘴鉗 |
1把 |
||
|
內六角扳手M5 |
1把 |
||
|
內六角扳手M6 |
1把 |
||
|
內卡簧鉗 |
1把 |
||
|
7 |
資料 |
外卡簧鉗 |
1把 |
|
快速接頭鏈接線(含封閉自鎖快速接頭) |
22條 |
||
|
快速油接頭 |
5只 |
||
|
透明液壓實訓說明書 |
1冊 |
||
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
|
