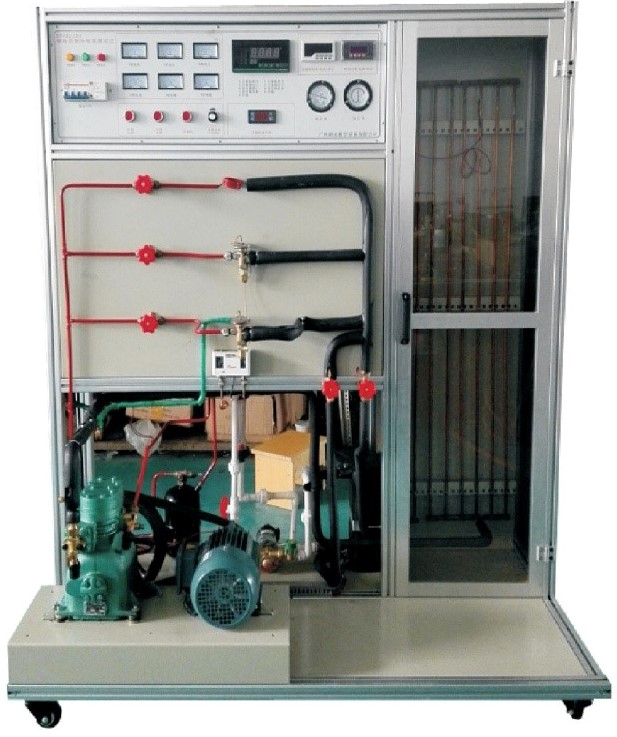

SB-JD100制冷機制冷測試培訓裝置
一、裝置特點
1.制冷機制冷測試培訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立，以"蒸發器液體載冷劑循環法"為主要測量，以"水冷蒸發器量熱器法"作為輔助測量
2.采用1匹制冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察制冷劑由液態變?yōu)闅鈶B(tài)的現象； 系統結構緊湊、布局合理，造型美觀大方，、可研究制冷劑在循環管道內的各種流動，包括在壓縮機中的回流。
3提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比制冷劑在其中分別膨脹的效果
4.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、實驗?zāi)康?/span>
加深了解制冷循環系統的組成。
1．學習測定制冷機性能的方法。
2．通過實際測定和制冷機運行以及參數計算，分析影響制冷機性能的因素。
（可測制冷量、功率和計算制冷系數，并可進行熱平衡計算）
3.測量壓縮機在空調工況實驗
4. 測量壓縮機在冷庫工況實驗
三、技術參數
1.電壓等級 AC380V
2.額定功率 3KW
3.制冷量 1.2KW
4.循環水量 流量3噸楊程9米
5.流量計 16-160L/h
6.制冷劑 R22
7.重 量：100kg
8.外形尺寸：150cm×70cm×160cm
四、基本配置及功能
1.控制屏
采用雙層亞光密紋噴塑結構，造型新穎�？蓾M足冷水系統和直接蒸發系統的工作原理，最上層布置制冷控制溫度檢測裝置，右邊可直觀展示制冷系統結構；后部設有冰水蒸發器，正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。、可直觀的演示一些物理概念，
2.交流控制單元
單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3.制冷系統
（1）匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸、主要配置：移動式實驗臺、制冷壓縮機、冷凝器、節流閥、蒸發器、水泵、水箱、水流量計、16路巡回檢測儀、溫度傳感器、高低壓控制器、電源開關、干燥過濾器、儲液罐、電流表、電壓表、壓力表等組成。發器、電動機
（2）電流表2只（精度0.5級）
（3）16路數顯溫度表1只（精度0.5級）
采用PT100鉑電阻作傳感器，測量范圍-50～150℃。，共測9組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、
真空壓力表2只（精度2.5級）
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
4.提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式
5.控制儀表
高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
五、實訓項目
1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2.了解國際標準GB/T5773-2004容積式制冷壓縮機性能使用方法
3.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5.主、輔測制冷量相對誤差的計算與分析
6.制冷機組能效比的計算與分析
六、系統配置表
|
