SBCKS-106A/B/C型數控車床操控維修實訓裝置
功能說明：
⊙獨特的一體化結構設計，使得各單元功能更清晰，便于完整的了解數控系統的組成，臺式結構更方便編程與參數的調試；
⊙全開放式結構電氣安裝板，更方便直觀的了解電氣安裝與布局設計；
⊙模塊化組合設計，更方便各類型項目的教學實訓；
數控控制臺布局的獨特特點：
1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用，底部裝有4只萬向輪，方便移動。
2、中部安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門里面有幾十個故障開關，具備數控機床典型的故障設計。
3、柜體上面部分是控制臺的主控制區域.
數控控制臺技術性能：
1、輸入電源：三相五線制380V交流電源；
2、漏電保護：漏電動作電流≤30mA；具有接地保護；
3、工作環境：溫度-100～400C；
4、整機功耗：≤2KW；
5、考核柜尺寸：1300×1000×800mm；
6、數控系統可選配：FANUC、SINUMERIK、GSK、SB、WA、HNC等；
7、故障考核標配為手動型，可選配：SB-888型數控機床智能考核系統；
8、在A型基礎上可選配：
SB-660型雙軸滑臺實訓設備(B型)；
SB-661精密型雙軸滑臺實訓設備(C型)；

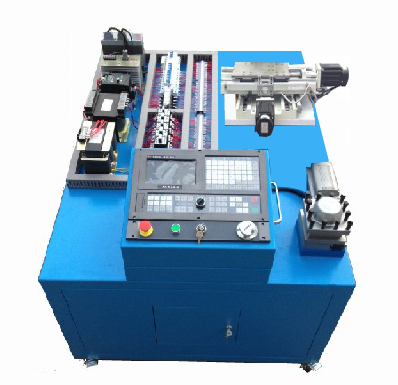

SBCKS-106A型實物效果圖
SBCKS-106B/C型實物效果圖
