本田CVT變速器實訓臺
一．產品簡介

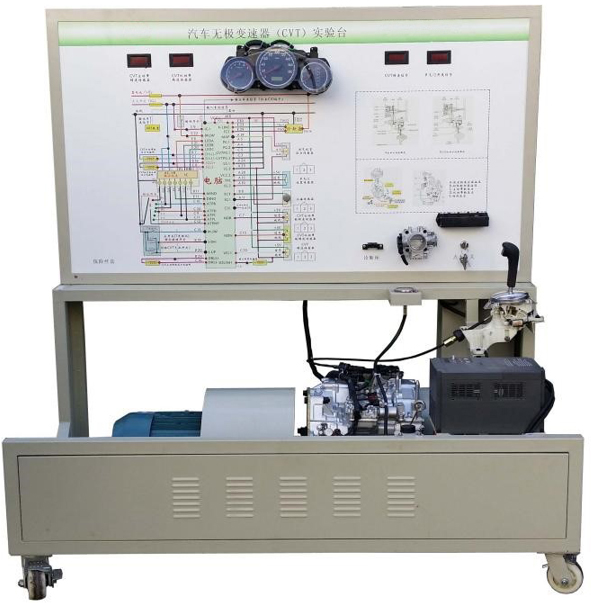

該設備采用翻新本田飛度電控無級變速器總成為基礎，用可調速三相異步電動機做動力源，可對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程；
適用于學校對自動變速器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的無級變速器、充分展示無級變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控制和電子控制等。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。
3.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析CVT自動變速器控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對無級變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺面板上安裝有無級變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
7.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
8.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1600×900×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
三相異步電動機：
電 壓：AC 380V/660V
電 流：8.2A/4.7A
功 率：4KW/5.5kw
轉 速：2880r/min
變頻器：
功 率：5.5KW/7.5KW
輸 入：AC 3PH 380V±15%
輸 出：9A/13A AC3PH 0~380V 0~400Hz
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板(帶3mm厚有機玻璃保護) |
裝有各種檢測端子以及彩色原理圖 |
套 |
1 |
|
2 |
組合儀表 |
|
套 |
1 |
|
3 |
無級變速器控制電腦 |
|
臺 |
1 |
|
4 |
診斷座 |
OBDⅡ |
個 |
1 |
|
5 |
點火開關 |
|
個 |
1 |
|
6 |
無級變速器總成 |
CVT，含各種傳感器 |
套 |
1 |
|
7 |
壓力表 |
0-25kg/cm2 |
個 |
1 |
|
8 |
節氣門總成 |
|
套 |
1 |
|
9 |
曲軸傳感器及信號盤 |
|
套 |
1 |
|
10 |
變速器檔位總成 |
|
套 |
1 |
|
11 |
變速器油散熱裝置 |
|
套 |
1 |
|
12 |
三相異步電動機 |
|
臺 |
1 |
|
13 |
變頻器 |
|
臺 |
1 |
|
14 |
移動臺架(帶自鎖腳輪裝置) |
1600×900×1700mm(長×寬×高) |
臺 |
1 |
|
15 |
故障模擬與故障排除裝置 |
|
套 |
1 |
