2023年11月26日
SB-324本生燈法測定火焰法向傳播速度實驗臺
一、實驗?zāi)康?/span>
1．鞏固火焰?zhèn)鞑ニ俣鹊母拍睿莆毡旧鸁舴y量火焰?zhèn)鞑ニ俣鹊脑砗头椒ā?/span>
2．測定液化石油氣的層流火焰?zhèn)鞑ニ俣取?/span>
3．掌握不同的氣/燃比對火焰?zhèn)鞑ニ俣鹊挠绊�，測定出不同燃料百分?jǐn)?shù)下火焰?zhèn)鞑ニ俣鹊淖兓�。
二、實驗原理
層流火焰?zhèn)鞑ニ俣仁侨剂先紵幕緟?shù)。測量火焰?zhèn)鞑ニ俣鹊姆椒ê芏�，本試驗裝置是用動力法即本生燈法進行測定。

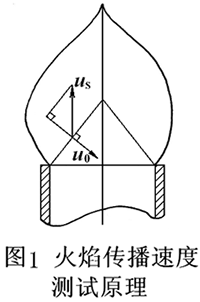

正常法向火焰?zhèn)鞑ニ俣榷x為在垂直于層流火焰前沿面方向上火焰前沿面相對于未燃混合氣的運動速度。在穩定的Bensun火焰中，內錐面是層流預混火焰前沿面。在此面上某一點處，混合氣流的法向分速度與未燃混合氣流的運動速度即法向火焰?zhèn)鞑ニ俣认嗥胶猓@樣才能保持燃燒前沿面在法線方向上的燃燒速度(圖1)，即
式中：us－混合氣的流速（cm/s）；α－火焰錐角之半。或
式中：qv－混合氣的體積流量（L/s）；h－火焰內錐高度；r－噴口半徑（cm318—阻尼系數（常數）
上式是使用本生燈火焰高度法測定可燃混合氣體的層流火焰?zhèn)鞑ニ俣?/span>
的計算式。在我們的實驗中，可燃混合氣體的流量
是用浮子流量計分別測定燃?xì)馀c空氣的單位體積流量而得到的，內錐焰面底部圓的半徑r可取本生燈噴口半徑；內焰錐高度h可由測高尺測量。
三、技術參數

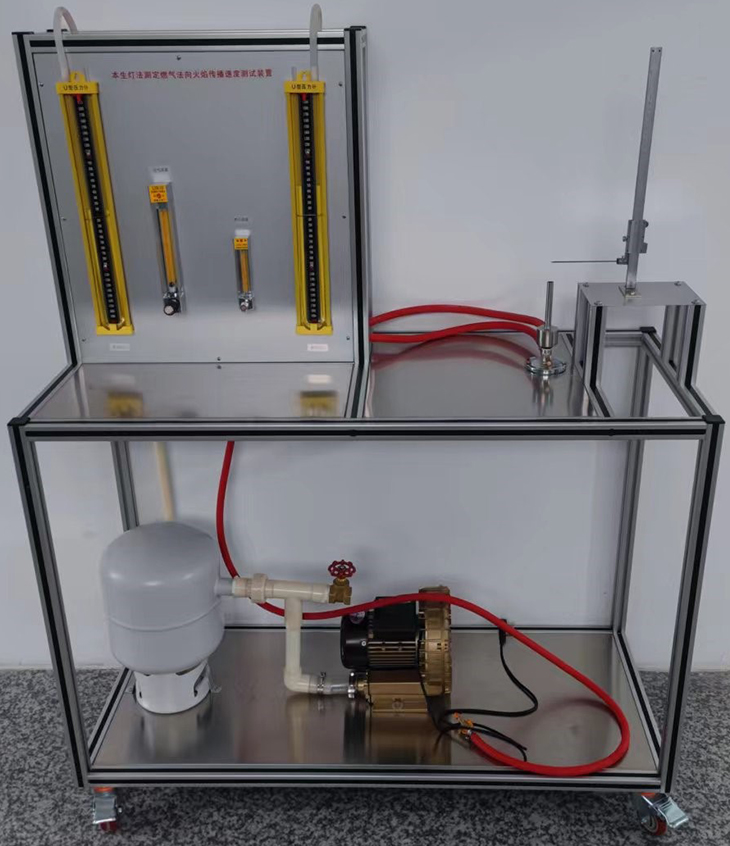

1、主要配置： 實驗臺由本生燈、旋渦氣泵、浮子氣體流量計、U型管壓差計、測高尺等組成。
2、外形尺寸：1200×500×1400mm（長×寬×高）外形為可移動式設計，帶剎車輪，高品質40*40鋁合金型材框架，安裝拆卸方便，水平調節支撐型腳輪
3、空氣流量：0.1－1m3/h
4、燃?xì)饬髁浚?span lang="EN-US">0.15－1.5L/min
5、氣泵：250W
|
